Contrôle et Qualité

PRÉSENTATION

L’équipe du laboratoire est composé d’un responsable, de trois techniciens et de trois opérateurs.
Le laboratoire est situé à Warcq est dispose d’une salle d’essais fins, une salle d’essais lourds, d’un caisson d’essais bruyant et de bureaux pour le personnel.
Le laboratoire dispose également de son propre matériel pour les essais in-situ (Plaque, Dynaplaque, Gammadensimètre, Pénétromètre) qui sera mis à la disposition du chantier, le responsable se chargera de leur vérification. Les rapports de vérification seront conservés au laboratoire.

Fonctionnement

Dans le cadre du P.A.Q., le Laboratoire réalise les contrôles et essais en lien constant avec les équipes travaux en fonction des plans de contrôles associés aux différentes Procédures d’Exécution.

Pour les réceptions d’ouvrages (PA ou PC), une demande d’intervention est faite par les équipes travaux au R.C.E. Qualité. Celui-ci fait intervenir les services Laboratoire et Topographie et prévient systématiquement le Maître d’Œuvre lors des Points d’Arrêt (PA).

Dans le cadre d’un contrôle ponctuel, le R.C.E. Qualité peut demander l’intervention du Laboratoire afin de donner ou recentrer une ligne de conduite dans l’exécution des travaux.

Suivi métrologique

De manière à répondre aux diverses exigences, le matériel du laboratoire fait l’objet d’un suivi métrologique. Chaque matériel est donc identifié et chaque intervention (réglage, vérification, réparation ou étalonnage) donne lieu au renseignement de la fiche de vie établie à la mise en service du laboratoire.

Pour la vérification métrologique des matériels, le laboratoire fait appel à des prestataires extérieurs accrédités. Le matériel mis en service aura un certificat de conformité (interne ou fournisseur ou externe), la première vérification sera réalisée au cours de la première année.

GESTION DES DOCUMENTS

Diffusion des rapprots d’essais
Les résultats des contrôles faisant l’objet d’un Point d’Arrêt sont transmis au Maître d’œuvre par le responsable Qualité sous forme de pièces jointes à la fiche de suivi sur laquelle le point d’arrêt est levé.

Les PV d’essais de laboratoire et de contrôles in situ ne faisant pas l’objet d’un Point d’Arrêt sont tenus à disposition des représentants du Maître d’Œuvre au Laboratoire.

Une synthèse des résultats d’essais par ouvrages est mise à jour et transmises au Maître d’œuvre toutes les deux semaines via les réunions de chantier.

Diffusion des fiches de suivi
Elles sont transmises par mail toutes les semaines au Maître d’œuvre et au Contrôle Extérieur.
Les consignes de compactage sont transmises par courrier électronique toutes les semaines au Maître d’œuvre et au Contrôle Extérieur.

Classement et archivage
En complément de l’archivage numérique, une armoire spécifique est mise en place pour l’archivage des essais. Cette armoire disposée dans l’enceinte des bureaux de chantier est accessible par le représentant du maitre d’œuvre et du maitre d’ouvrage.
Le classement se fera par chantier et ouvrage élémentaire.

Essais proposés en laboratoire

Classification des matériaux utilisables dans la construction des remblais et des couches de forme d’infrastructures routières

NF P 11-300 / Sep. 1992

Détermination de la teneur en eau pondérale des matériaux (méthode par étuvage)

NF P 94-050 / Sept. 1995

Détermination des limites d’Atterberg (Limite de liquidité à la coupelle – Limite de plasticité au rouleau)

NF EN ISO 17892-12 / Juillet 2018

Détermination des limites d’Atterberg (Limite de liquidité : méthode du cône de pénétration)

NF EN ISO 17892-12 / Juillet 2018

Analyse granulométrique (Méthode par tamisage à sec après lavage)

NF EN 932-1 / Décembre 1996

Essais pour déterminer les propriétés physiques des roches – Détermination de la masse volumique

NF P 94-410-2 / Mai 2001

Coefficient de fragmentabilité des matériaux rocheux

NF P 94-066 / Déc. 1992

Coefficient de dégradabilité des matériaux rocheux

NF P 94-067 / Déc. 1992

Mesure de la capacité d’adsorption de bleu de méthylène d’un sol ou d’un matériau rocheux – Essai à la tâche

NF P 94-068 / Oct. 1998

Indice CBR après immersion – Indice CBR immédiat – Indice Portant Immédiat

NF P 94-078 / Mai 1997

Détermination des références de compactage d’un matériau (Essai Proctor normal – Essai Proctor modifié)

NF P 94-093 / Oct. 1993

Chaux aérienne calcique pour sols et routes – Spécifications

NF EN 459-1 / Août 2015

Chaux aérienne calcique – Essai de réactivité de la chaux vive à l’eau

NF EN 459-1 / Août 2015

Prélèvement de matériaux sur stocks

NF EN 932-1 / Déc. 1996

Préparation d’un échantillon pour essai

NF EN 932-1 / Déc 1996

Essais pour déterminer les caractéristiques géométriques des granulats – Analyse granulométrique par tamisage

NF EN 933-1 / Mai 2012

Essais pour déterminer les caractéristiques géométriques des granulats – Qualification des fines : essai au bleu de méthylène

NF EN 933-9 / Juin 2013

Essais pour déterminer les caractéristiques mécaniques et physiques des granulats – Détermination de la résistance à l’usure

NF EN 1097-1 / Août 2011

Essais pour déterminer les caractéristiques mécaniques et physiques des granulats – Détermination de la résistance à la fragmentation

NF EN 1097-2 / Juin 2010

Essais proposés sur chantier

Détermination de la masse volumique d’un matériau en place (Méthode au gammadensimètre à pointe)

NF P 94-061-1 / Oct. 1996

Portance des plates-formes. Partie 1 : Module sous chargement statique à la plaque (EV2)

NF P 94-117-1 / Avr. 2000

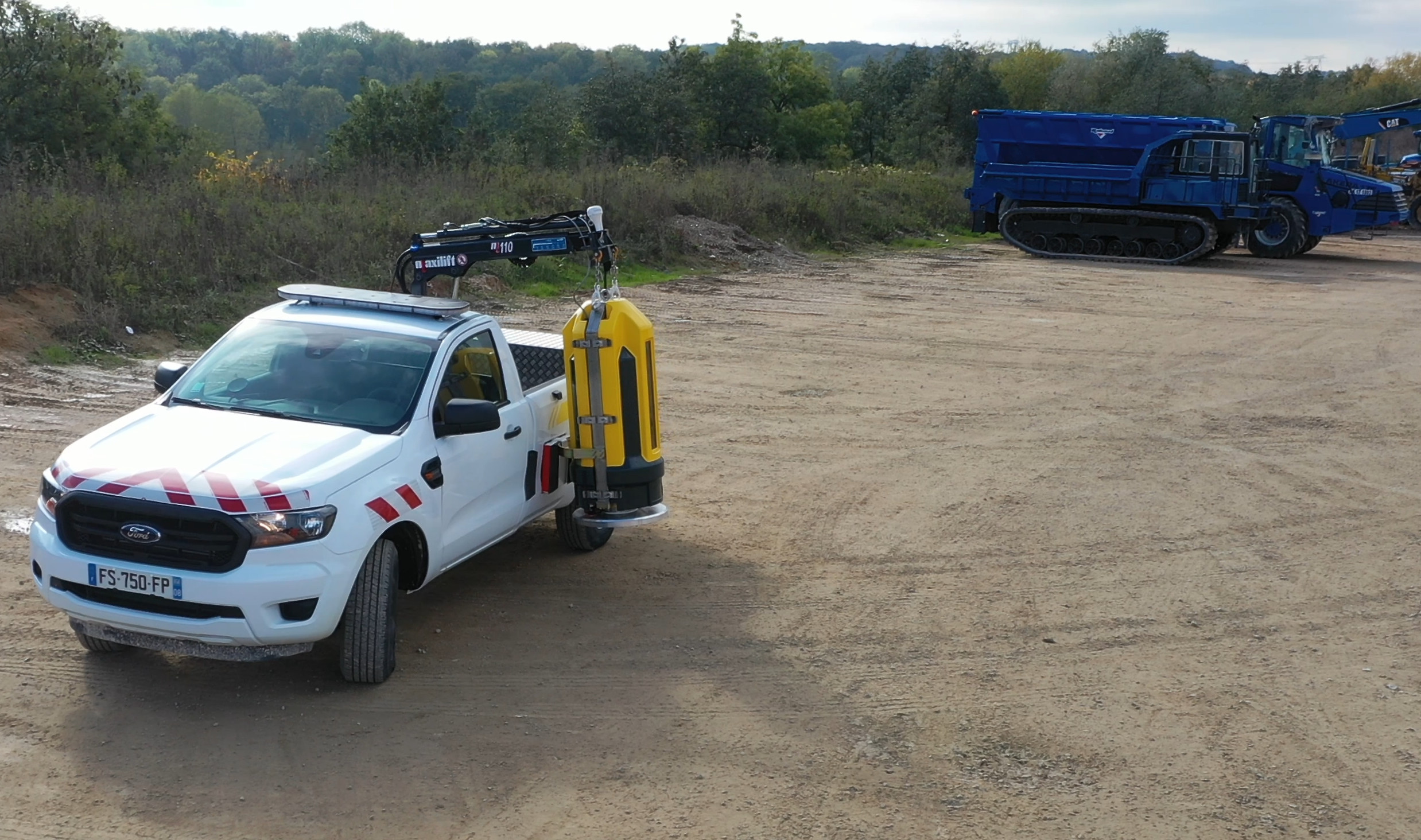

Portance des plates-formes. Partie 2 : Module sous chargement dynamique

NF P 94-117-2 / Oct. 2004

Mesure de la déflexion engendrée par une charge roulante – Partie 2 : détermination de la déflexion et du rayon de courbure avec le déflectomètre Benkelman modifié / déflexion canadienne

NF P 98-200-2 /

Nov 1992

Modifiée LABOROUTE

Contrôle de la qualité du compactage – Méthode au pénétromètre dynamique à énergie constante

NF P 94-063 / Juin 2011

Contrôle de la qualité du compactage – Méthode au pénétromètre dynamique à énergie variable

NF P 94-115 / Déc 1990

Exemples de rapports

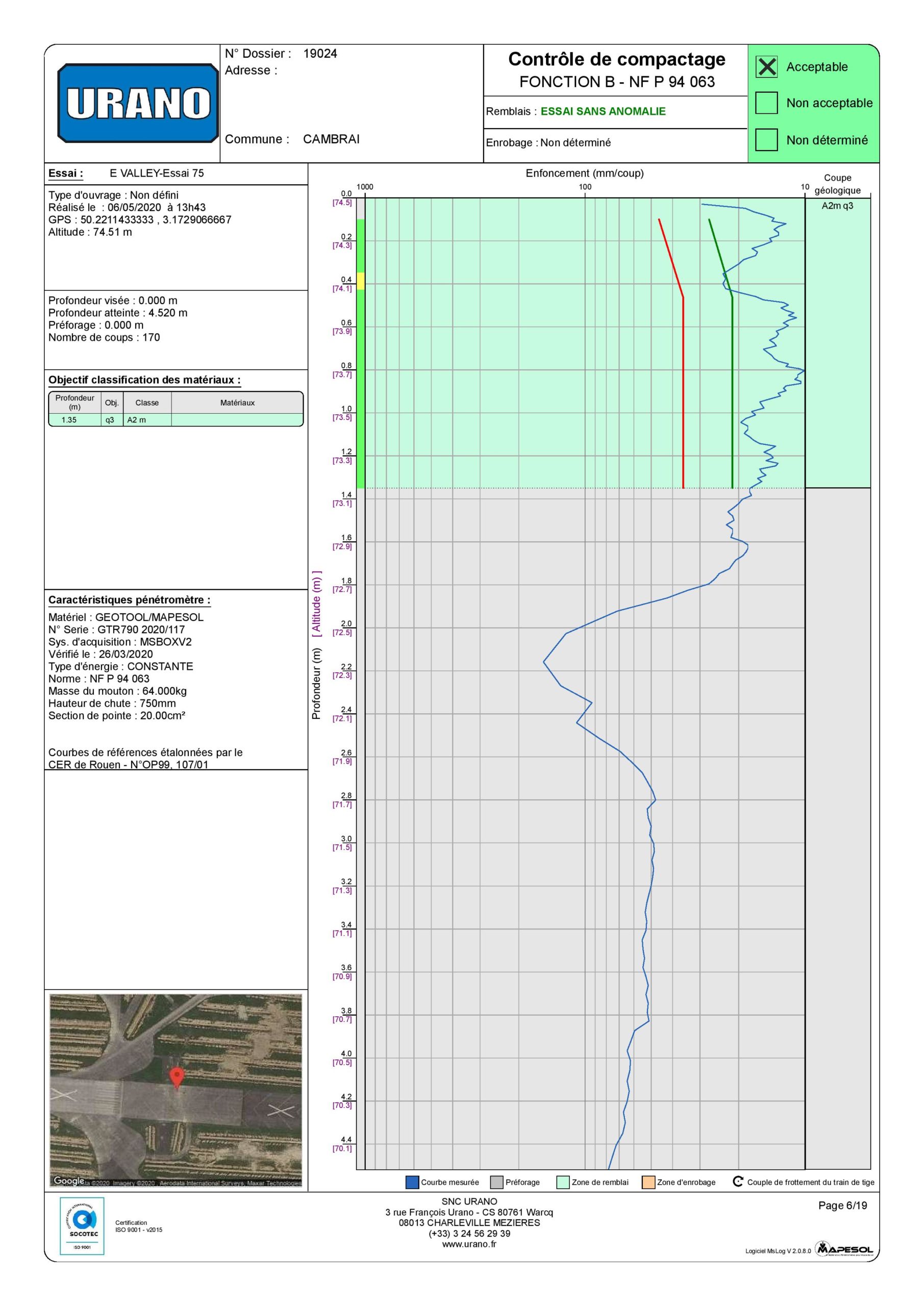

Exemple rapport pénétro
Exemple rapport pénétro

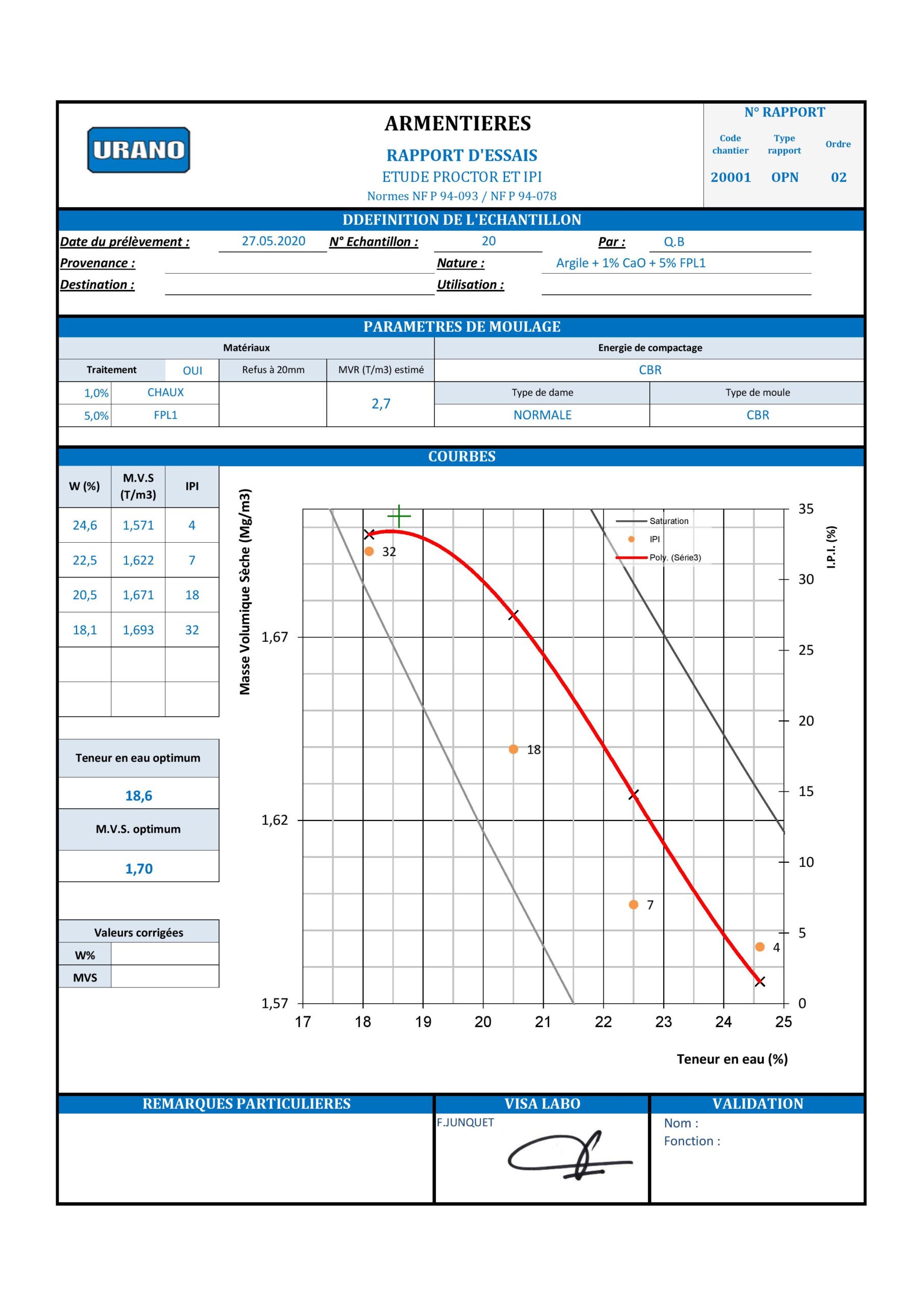

Exemple rapport Étude Proctor
Exemple rapport Étude Proctor

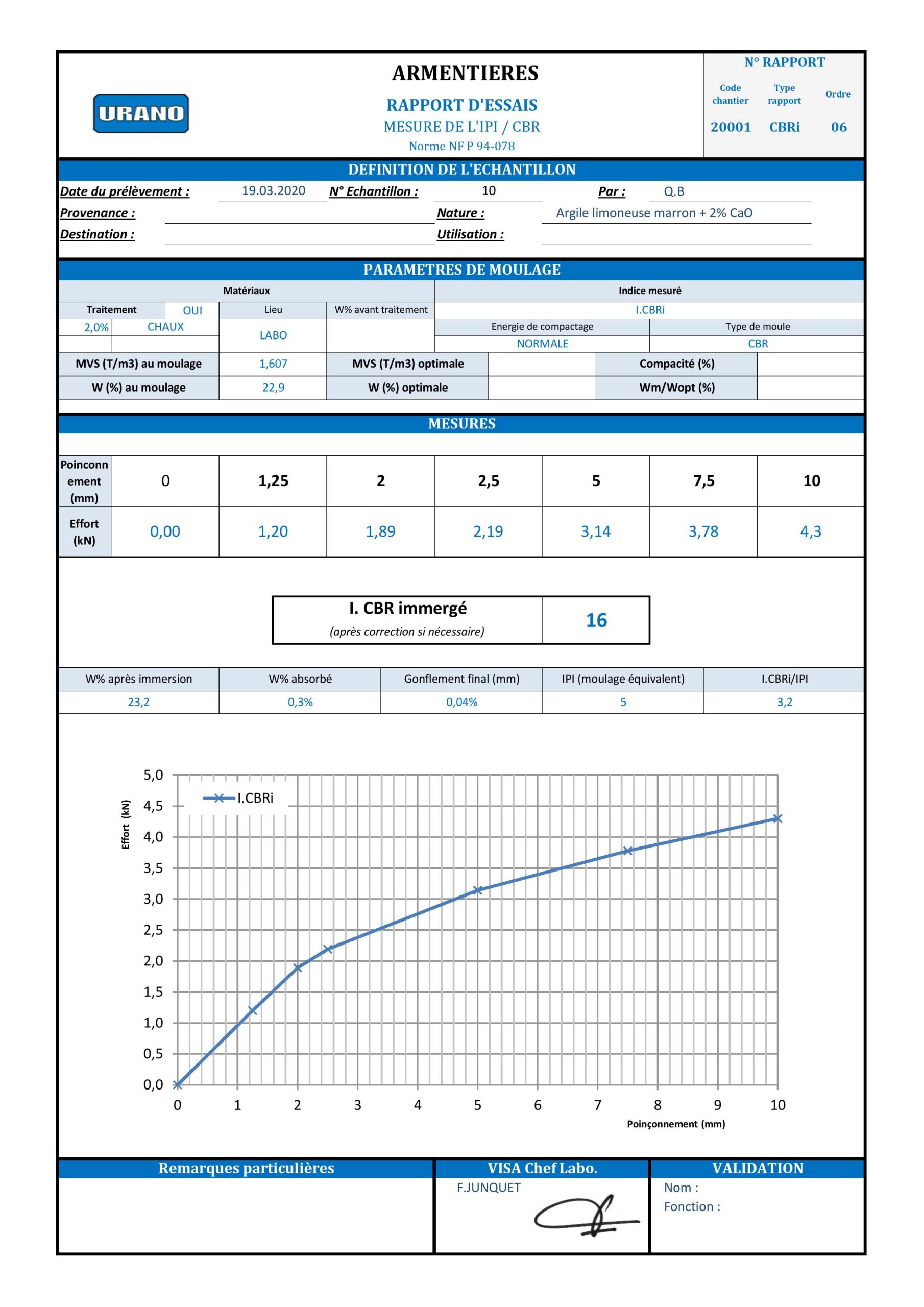

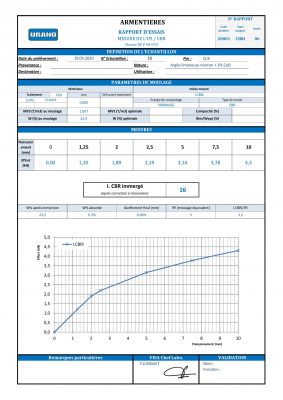

Exemple rapport Essai IPI/CBR
Exemple rapport Essai IPI/CBR
